油壓沖床油霧器

作者：金拓科技發布時間：2013/7/12 12:05:14

油壓沖床油霧器是氣壓系統中一個特殊的注油裝置，其作用是把潤滑油霧化后，經壓縮空氣攜帶進入系統中需要潤滑的部件，以滿足潤滑的需要。

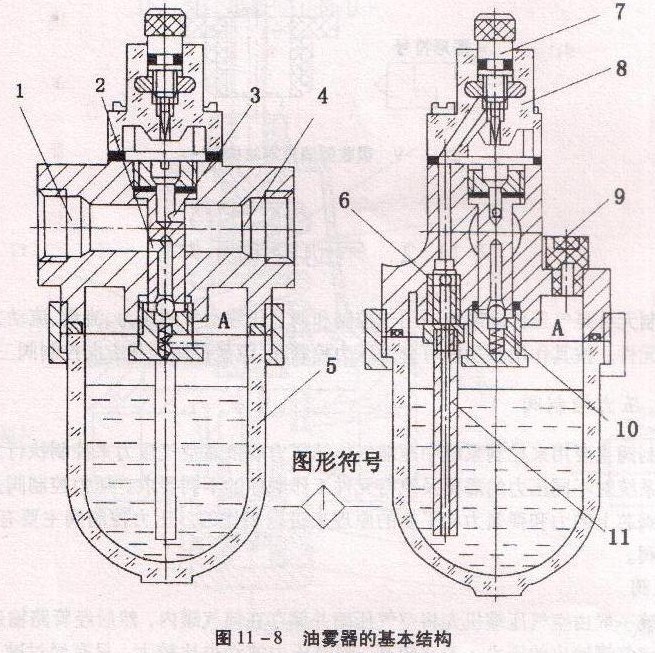

油壓沖床油霧器的基本結構如圖11 -8所示。壓縮空氣從輸入口1進入油霧器后，絕大部分從氣流輸出口4流出，只有一小部分壓縮空氣通過小孔2進入特殊單向閥10的上方，此時特殊單向閥在上方壓縮空氣的作用下克服彈簧的作用力推開鋼球(由于彈簧的剛度較大和儲油杯內氣壓對鋼球的作用，鋼球懸浮于單向閥中間位置)，特殊單向閥處于打開狀態，所以壓縮空氣進入儲油杯5上腔A，使油液受壓后經吸油管11、單向閥6和可調節流閥7滴人透明的視油器8內，然后再滴人噴嘴小孔3，被主氣道通過的氣流從小孔3中引射出來，進入氣流中的油滴被高速氣流擊碎并霧化后隨氣流由出口4輸出。視油器8可以觀察滴油量，滴油量可用可調節流閥7調節，使滴油量可在0-200滴/分范圍內變化。當需要不停氣加油時，打開油塞9，儲油杯內的壓力降為大氣壓，壓縮空氣克服特殊單向閥的彈簧力把鋼球壓到下限位置，特殊單向閥處于反向關閉狀態，封住了油杯的進氣道，同時由于單向閥6的作用，壓縮空氣也不可能從吸油管倒流油杯，即可保證在不停氣的情況下從加油孔加油，而不至于油液因高壓氣體流人而從加油孔噴出。加油完成，旋緊油塞9后，由于特殊單向閥有少許漏氣，油杯A腔的氣壓逐漸上升，油霧又可重新正常工作。
