液壓機立柱的導向

作者：金拓科技發布時間：2013/1/27 9:38:42

活動橫梁和立柱配合處裝有導套，是液壓機運動部分的導向裝置。導套的結構和間隙是否合理將直接影響立柱和整個機架的受力情況。

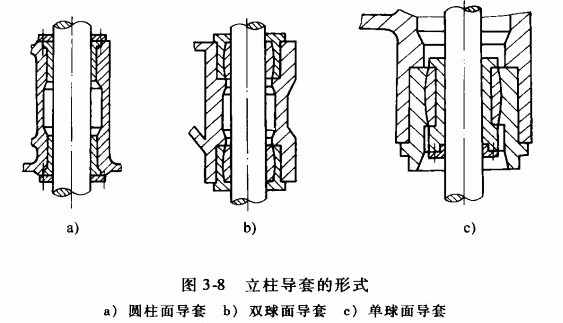

導套的結構主要有圓柱面和球面兩種，如圖3-81所示。

圖3-8a所示為圓柱面導套，在活動橫梁與立柱 3的接觸處，裝有上、下兩個導套。它們由兩瓣組成，為了拆裝方便，兩瓣導套的剖分面最好有3°由5°的4斜度，兩端裝有防塵用的氈圈。這種導套結構簡單，加工方便。但在有偏心載荷時，由于活動橫梁的傾5斜使導套與立柱間的接觸變?yōu)榫€(xiàn)接觸甚至點接觸，使整個機架受力情況不好，易于磨損，一般用于小型液壓機上。
球面導套有雙球商及單球面兩種。如圖3-8b、圖3-8c所示，活動橫梁傾斜時，球面導套與球面支撐之間能相對滑動，使立往與導套仍然保持面接觸，改善了整個機架的受力情況。但結構較復雜，一般適用于中、大型液壓機。當活動橫梁與柱塞均為球伎連接時，采用雙球面導套；而當中間柱塞與活動橫梁為剛性連接時，一般采用單球面導套。
另外，對于導向要求較高的液壓機，可采用可調間隙導套，這種導套可以調整立柱與導套間的問隙。但結構復雜，調整不易。
